Sur le terrain
Les travaux du quartier du Merlo à Sainte Foy-lès-Lyon et Oullins (de la passerelle du Stade au Pont rouge)
Le projet se poursuit depuis le troisième trimestre 2016 sur l’Yzeron, avec des aménagements sur le secteur du Merlo à Sainte Foy-lès-Lyon (une rive concerne également la commune d’Oullins).
3ième Trimestre 2016
- Phase préparation : abattages des arbres dans l'emprise du chantier et création des pistes d'accès.
- Tous les ouvrages (ici une cuve) contenus dans l'emprise des travaux d'élargissements du cours d'eau sont supprimés ou déplacés le cas échéant..
- Les murs de protections des riverains, généralement vétustes et fragiles, sont démolis puis remplacés par des ouvrages permettant une protection contre des crues équivalentes à celle de 2003.
- Élargissement et retalutage de la berge en rive doite.
- Création d'une banquette végétalisée en rive gauche et élargissement du cours d'eau côté stade.
- Mise en place de la toile coco (biodégradable) sur la berge rive droite afin de consolider la berge en attendant le développement de la végétation.
- Démarrage de la berlinoise sur la rive gauche : digue de protection constituée de poteaux en acier et de voiles en béton préfabriqués.
- Les pieux métalliques peuvent également être battus à l'aide d'une grue et d'un marteau pneumatique.
- Vue d'ensemble du chantier : création de la berlinoise en rive gauche et élargissement du cours d'eau sur la rive droite côté stade.
- L'ensemble des pieux métalliques de la berlinoise ont été enfoncés au droit des parcelles riveraines. Au premier plan, vue du passage à gué provisoire permettant l'accès à la rive gauche.
- Les panneaux en béton préfabriqués sont glissés entre deux poteaux acier à l'aide d'une grue.
- A la fin du 3ième trimestre 2016, la végétation se développe rapidement malgré une météo plutôt défavorable. Des arrosages sont prévus le cas échéant, hors arrêté préfectoral "sécheresse".
4ième Trimestre 2016
- Vue en détail de la berlinoise. Des joints sont installés entre les poteaux et les plaques en béton afin d'assurer une parfaite étanchéité.
- Vue d'ensemble du chantier. 150 m de berlinoise ont été réalisés en rive gauche.
- Démarrage des travaux hydro-écologiques avec la mise en place des souches et de des enrochements dans le lit.
- Les travaux de génie végétal doivent être réalisés lorsque les débits du cours d'eau sont faibles (étiage).
- Mise en place des souches et de des enrochements dans le lit. Ces mesures sont destinées à créer de l'habitat et des zones de refuge pour les poissons.
- Les pieux des fascines de saules sont battus à l'aide d'une mini pelle et d'une cloche de battage.
- A la fin de l'année 2016, les travaux de protection et de restauration sont achevés sur environ 250 m.
1er Trimestre 2017
- Démarrage des travaux hydro-écologiques. Ici, implantation d'un épi en "V" pour créer et des caches et diversifier les écoulements.
- La crue de novembre 2016 d'env. 70 m3/s a dégradé un grande partie du génie végétal et a fortement érodée la berge côté stade.
- Plantations des arbres et arbustes en automne/hiver.
- Après la crue, des travaux de reprise du lit et des berges seront à prévoir courant 2017 lorsque l'hydrologie sera plus favorable.
2ième Trimestre 2017

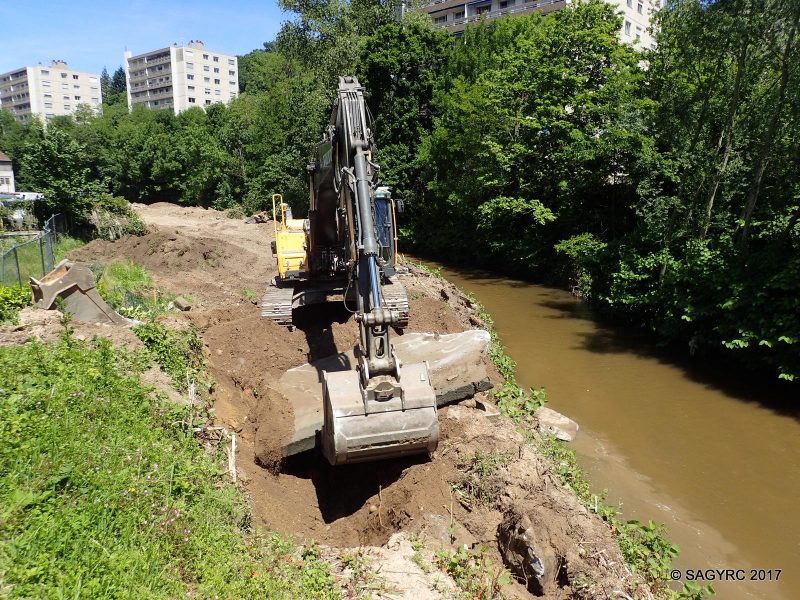

- Travaux préparatoires en aval du pont rouge notamment la création des pistes d'accès.
- En aval du pont, des élargissements auront lieu en rive droite et une digue en cages gabions sera créée en rive gauche.
- Prolongement d'une canalisation qui passe sous l'Yzeron en aval du pont.
- Dévoiement d'un réseau sur 150 ml pour libérer les emprises de terrassements.
- Mise en place de la couvertine sur la berlinoise à l'aide d'une grue.
- Poursuite du dévoiement de réseau sur la rive droite en aval du pont rouge.
- Vue d'ensemble de la berlinoise et sa couvertine en face du stade.
Les travaux du quartier Platanes à Sainte Foy-lès-Lyon (du Pont de Cuzieu au Pont de Limburg)
Le projet se poursuit depuis le troisième trimestre 2016 plus en amont sur l’Yzeron à Sainte Foy-lès-Lyon, avec des aménagements sur le secteur des Platanes.
3ième Trimestre 2016
- Phase préparation : abattages des arbres dans l'emprise du chantier et création des pistes d'accès.

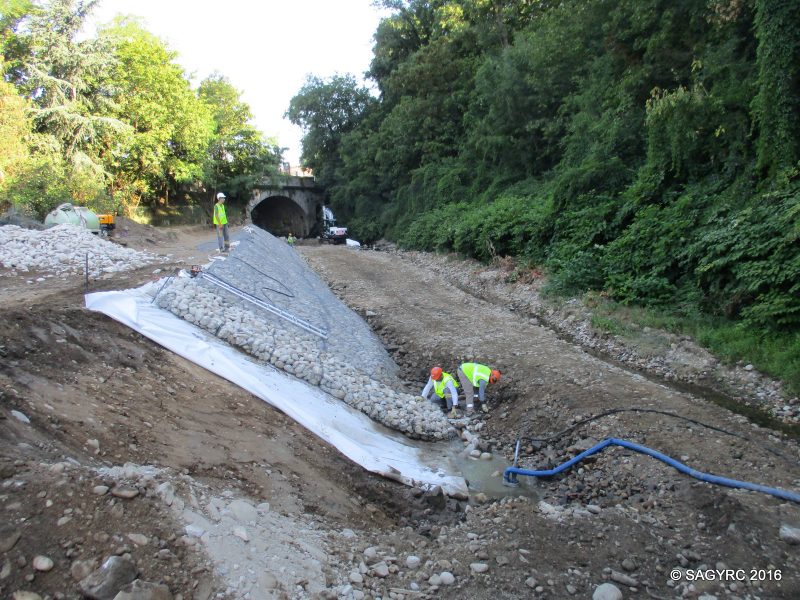

- Mise en place de matelas gabion sur la rive droite en aval du Pont de Cuzieu. Objectif : prévenir des érosions de la berge.
- les matelas gabions sont recouverts de terre végétale et d'une toile coco.

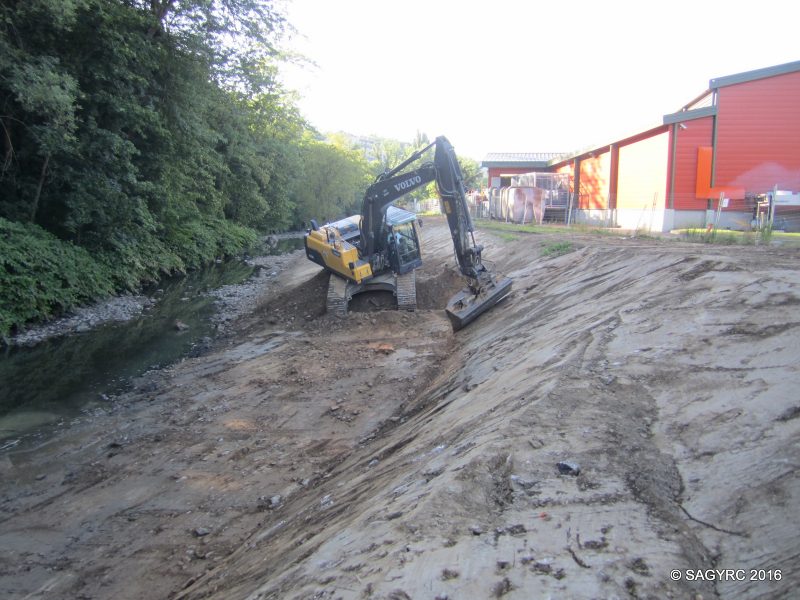

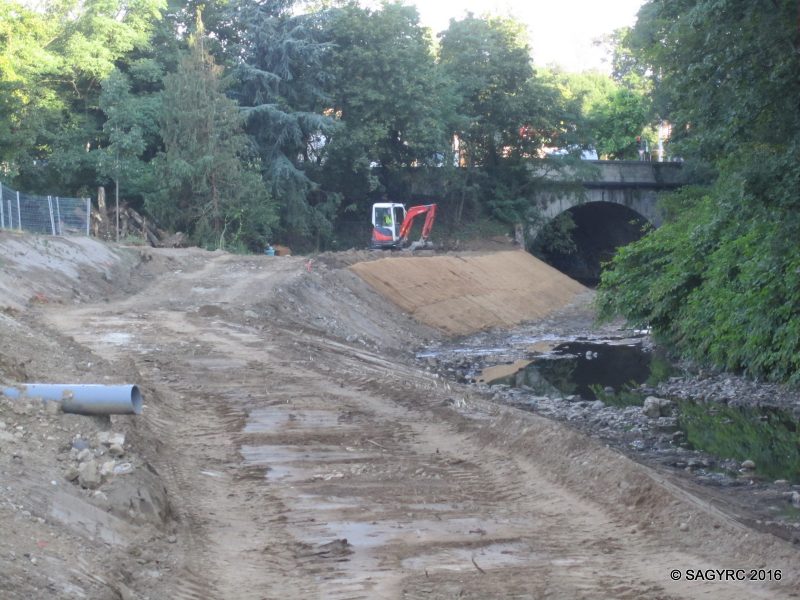

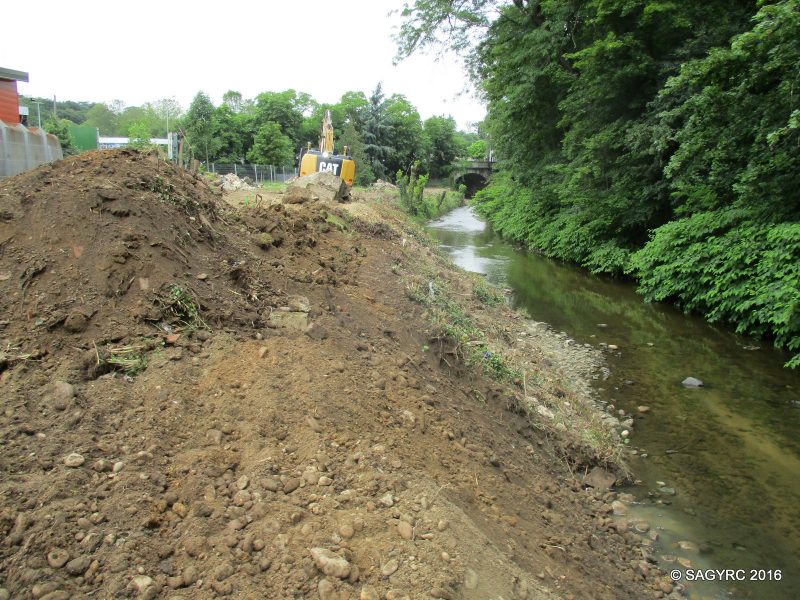

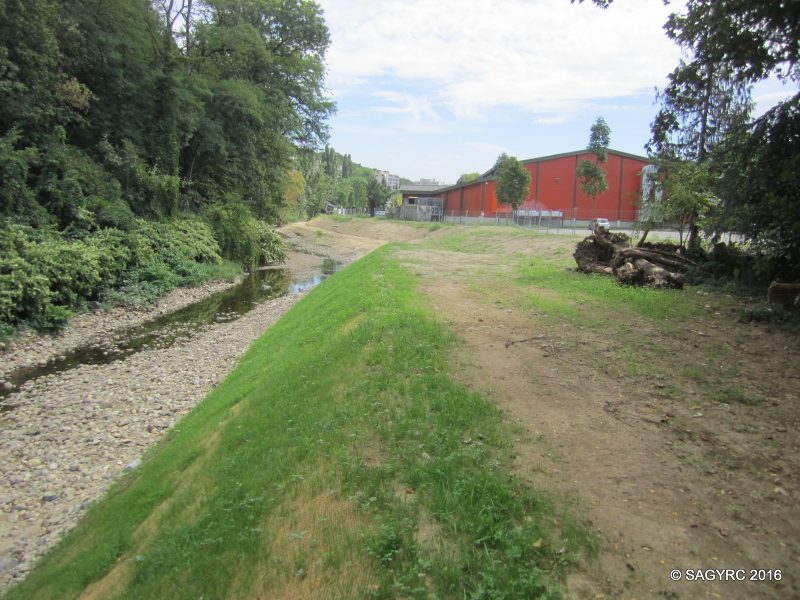

- L'élargissement du cours d'eau se poursuit par des déblais importants côte Grand Frais.
- En aval de l'impasse des platanes, le mur existant est rehaussé de quelques dizaines de centimètres.

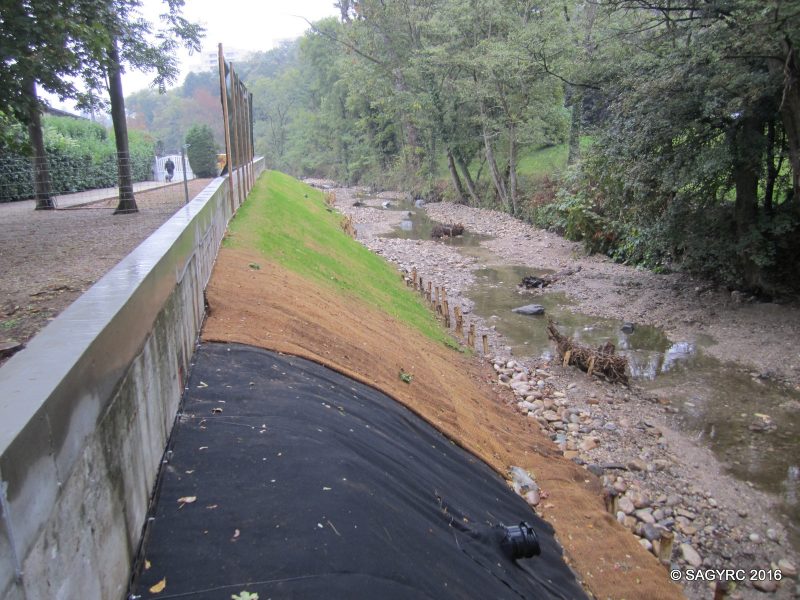

- Au droit de la réhausse du mur, la berge est retalutée et les matériaux contaminés par la renouée du Japon sont confinés grâce à une bâche.

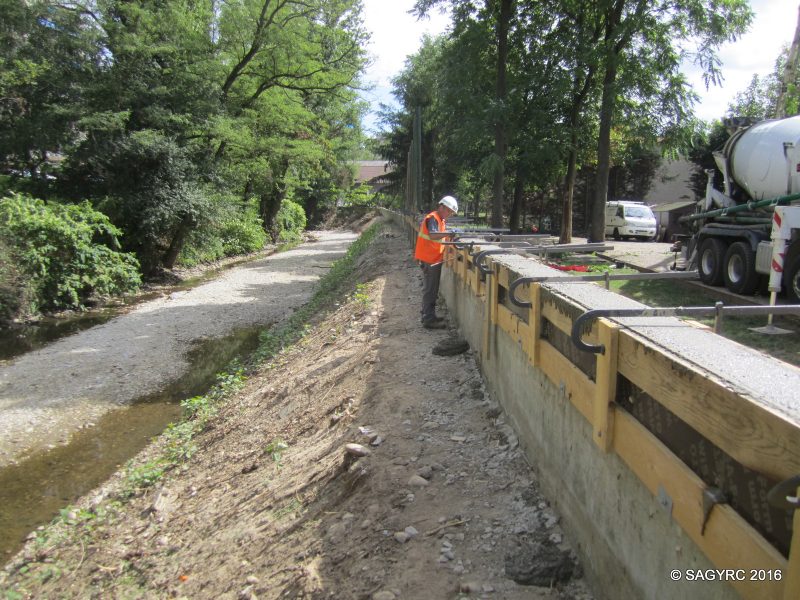

- La réhausse du mur des Platanes a été coffrée.

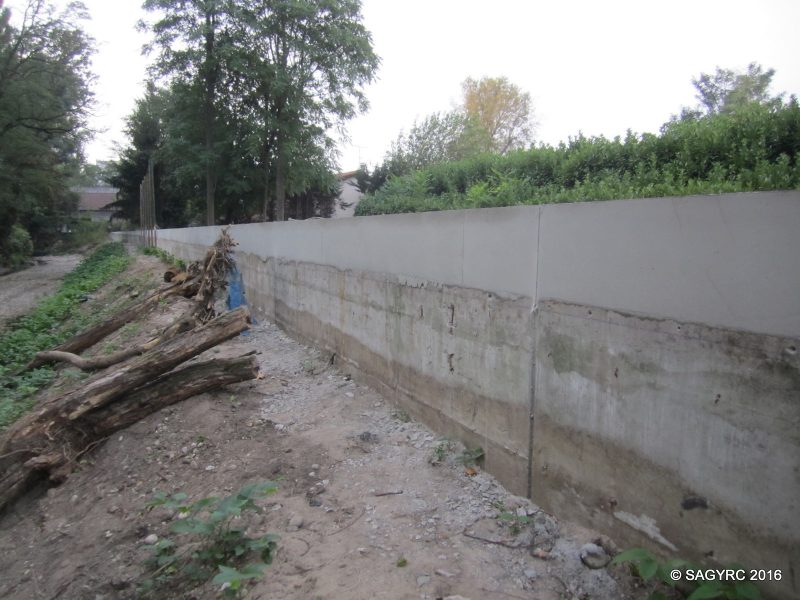

- Décoffrage de la réhausse du mur.

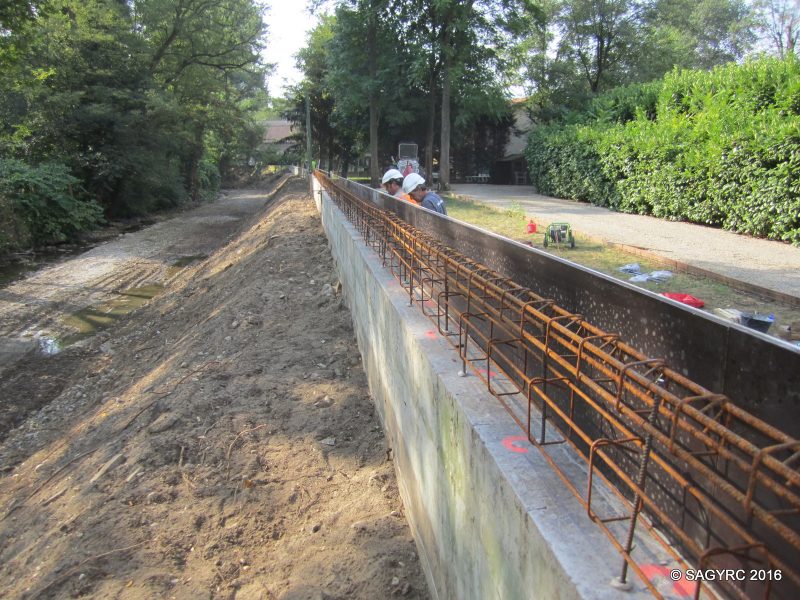

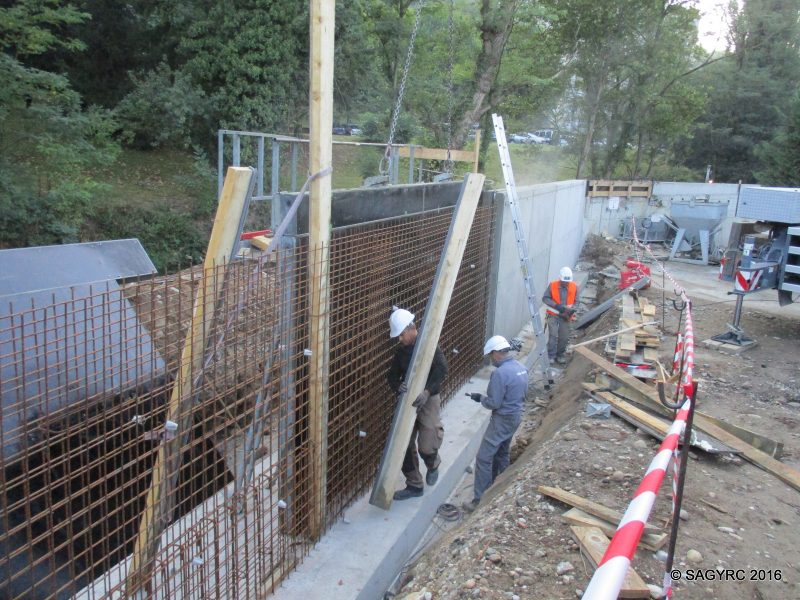

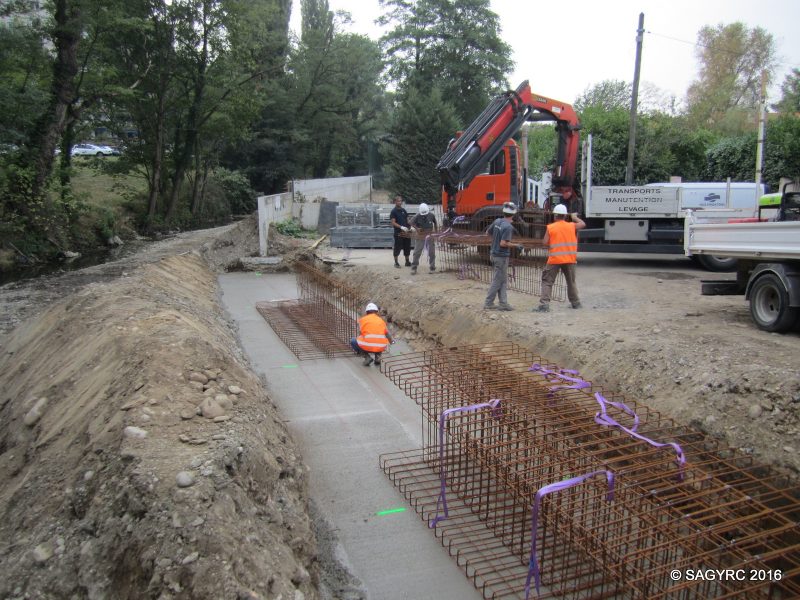

- Prolongement du mur en amont de l'impasse des Platanes. Ferraillage mise en place sur le béton de propreté.
- Les murs sont dimensionnés pour contenir une crue trentennale, équivalente à celle de 2003.

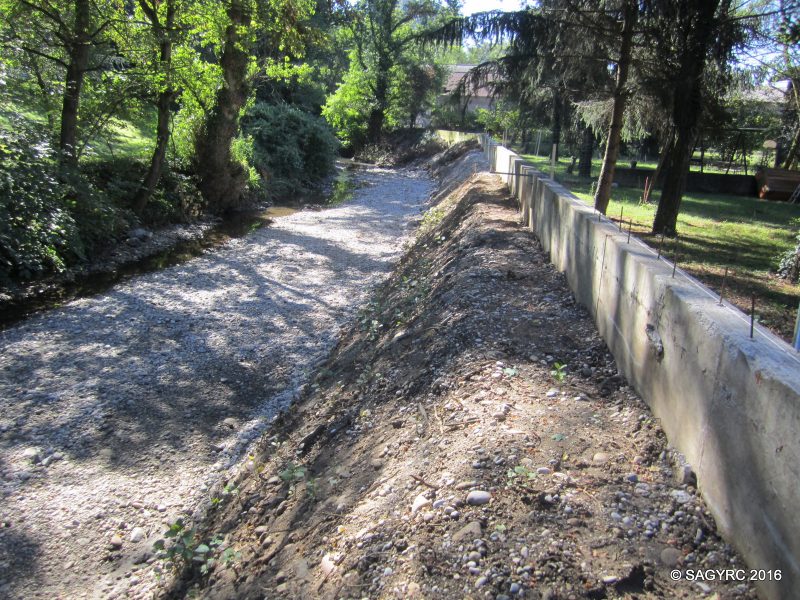

- Plus en amont, le modelage de la berge est finalisée.
- Plus en amont et malgré une météo plutôt défavorable, les talus ne tardent pas à "reverdir".
4ième trimestre 2016

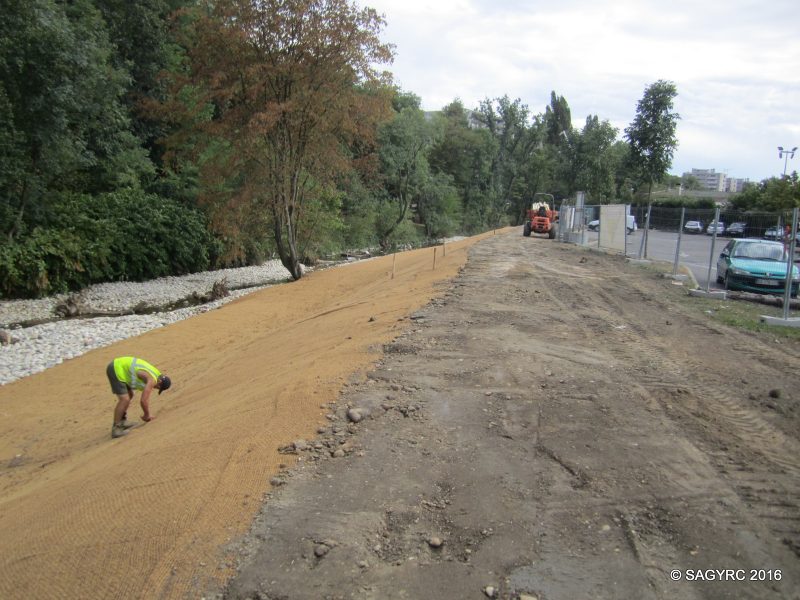

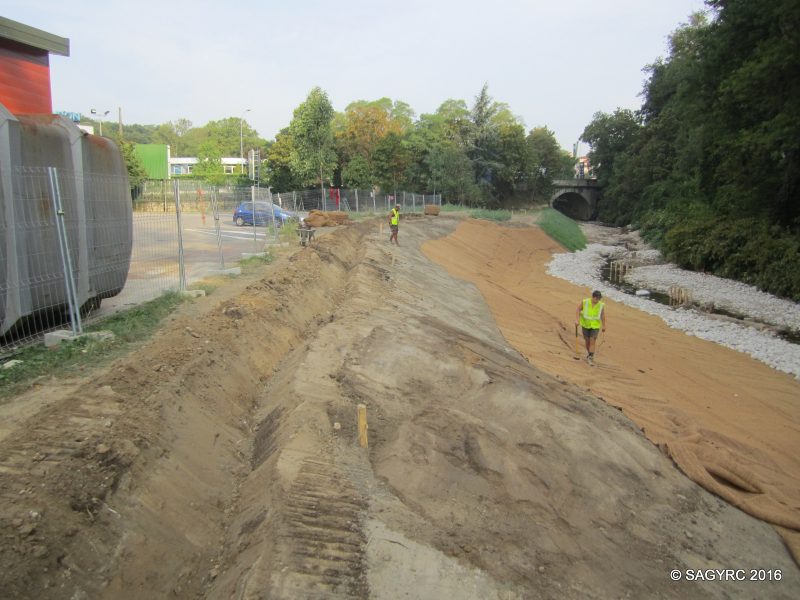

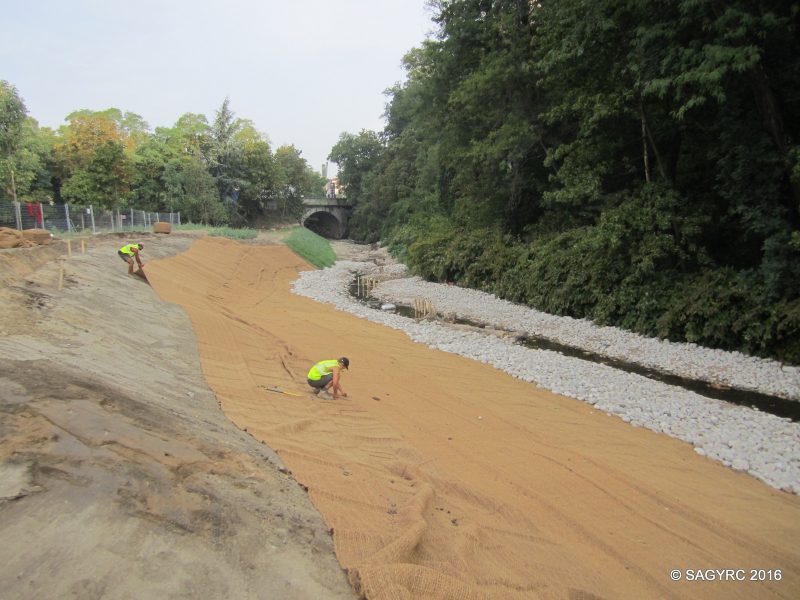

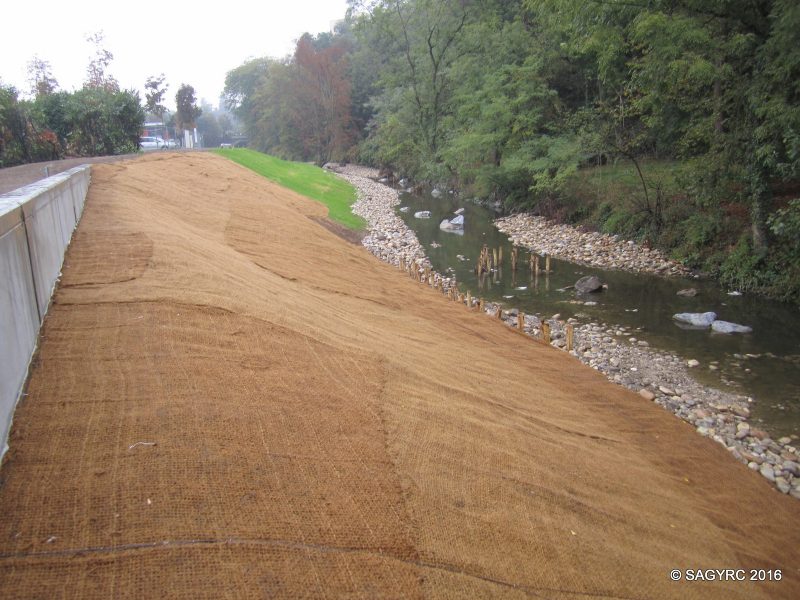

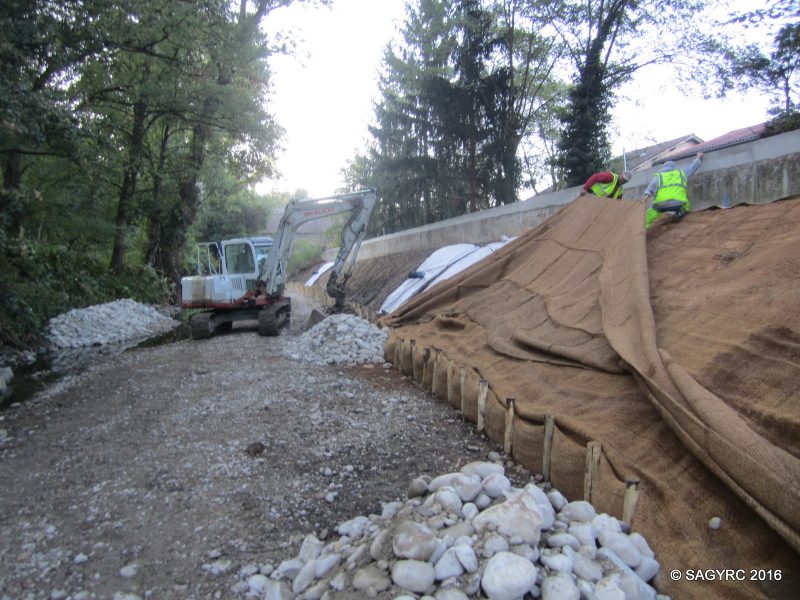

- Mise en place d'une toile coco sur l'ensemble de la rive droite afin de prévenir des érosions.
- Modelage du lit du cours d'eau avec une mélange graviers/galets.
- La toile coco est plaquée au sol grâce à de gros fers à béton.

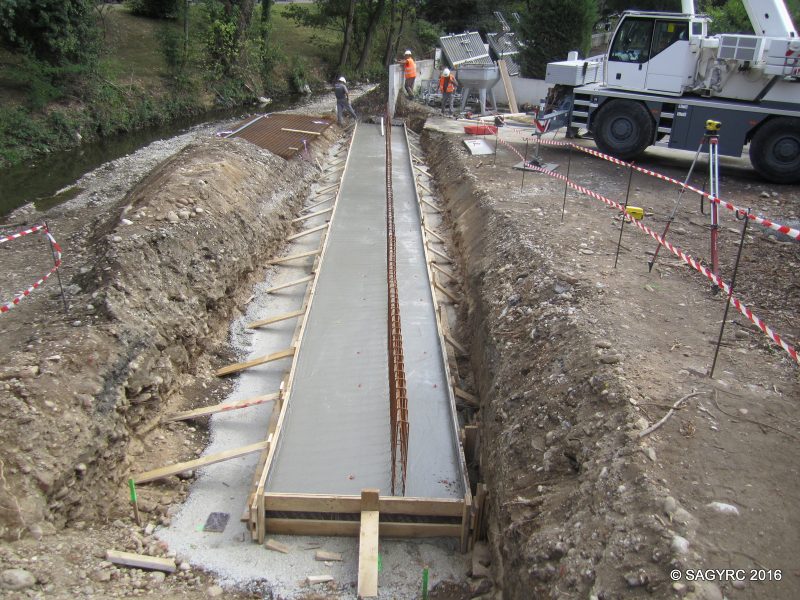

- Coulage de la semelle du mur en amont de l'impasse des Platanes.
- Mise en place de la toile coco en aval du secteur et création de fascines "mortes" en châtaignier.

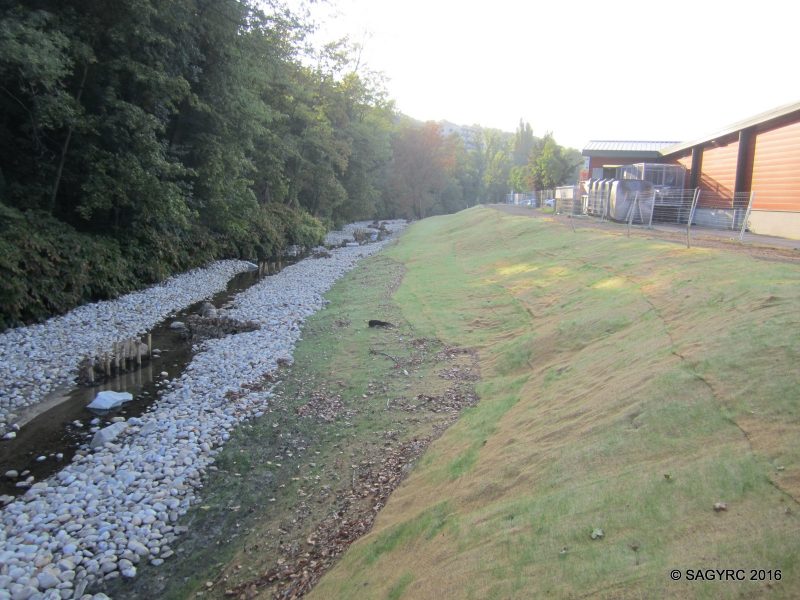

- En amont du site, le mélange grainier se développe parfaitement.

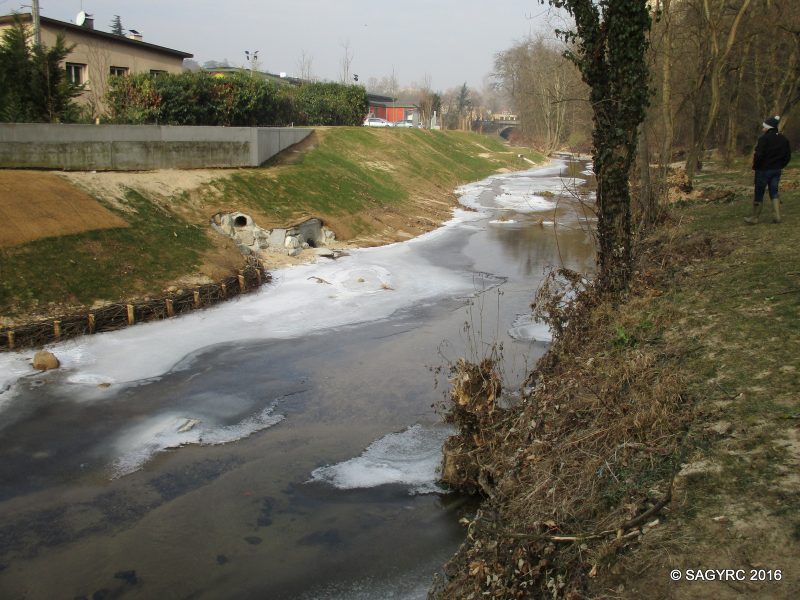

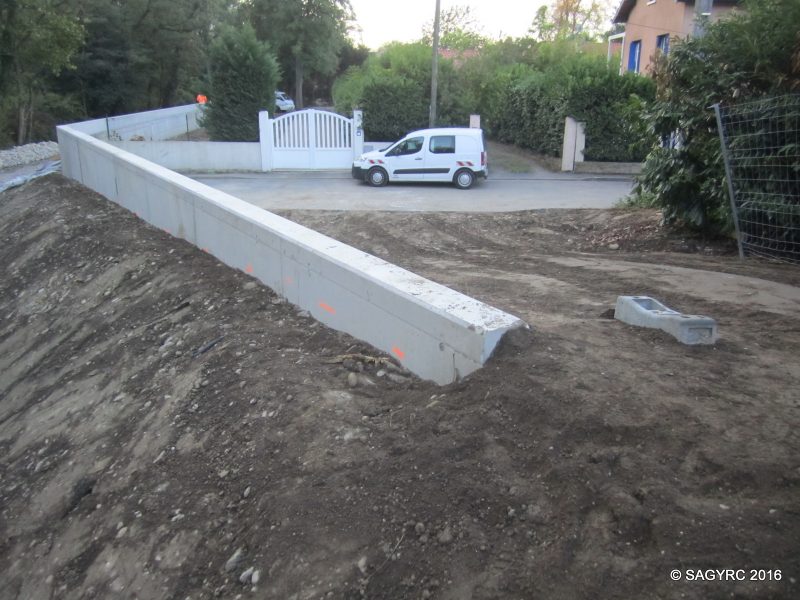

- Le prolongement du mur des Platanes est terminé et il se raccorde à une nouvelle digue en remblai.

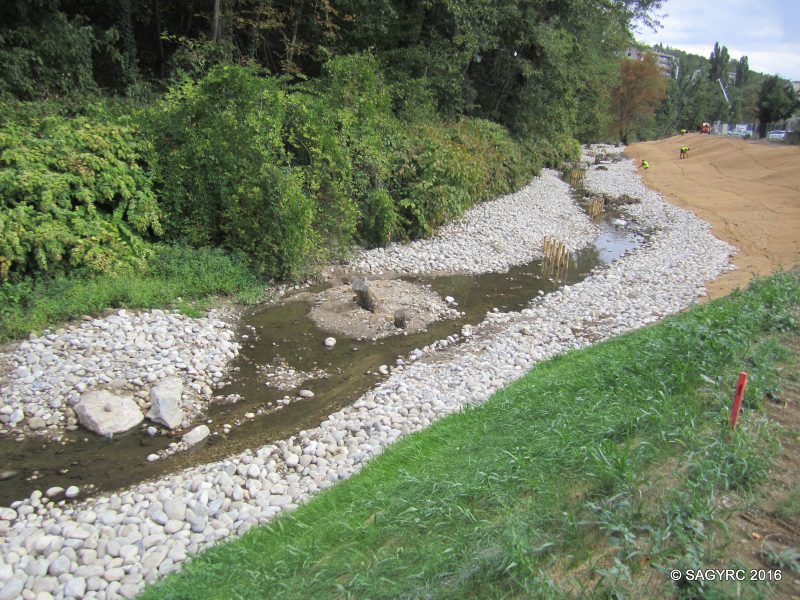

- Mise en place des souches et de des enrochements dans le lit. Ces mesures sont destinées à créer de l'habitat et des zones de refuge pour les poissons.
- Certaines zones du talus contaminées par la renouée du Japon ont été confinées avec une bâche épaisse. Objectif : "étouffer" cette espèce envahissante.

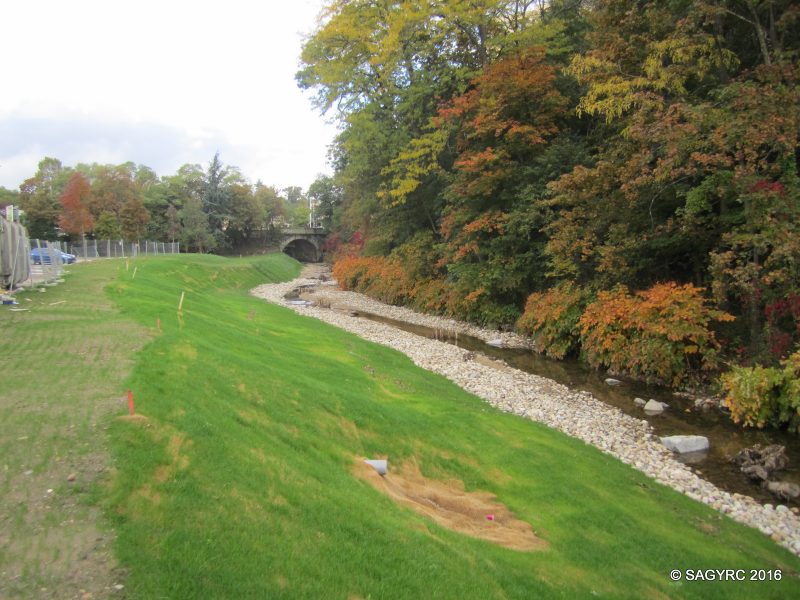

- La végétation s'est bien développée. Des espèces arbutives et arborées seront plantées lors de la période hivernale.
- Pause hivernale. La réglementation interdit tous travaux dans le lit du cours d'eau lors de la reproduction des salmonidés, comme la truite fario.
1er Trimestre 2017

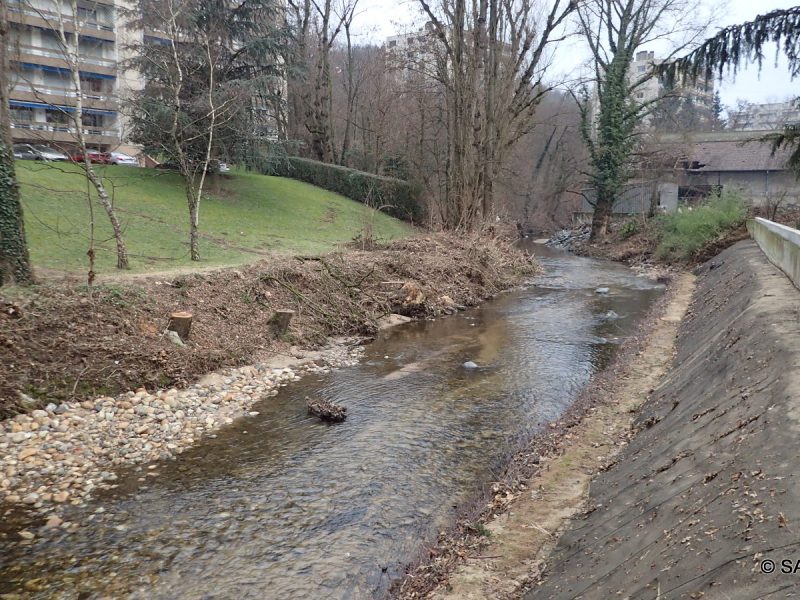

- Après la crue de novembre, des travaux de resprises des aménagements hydro-écologiques sont à prévoir.

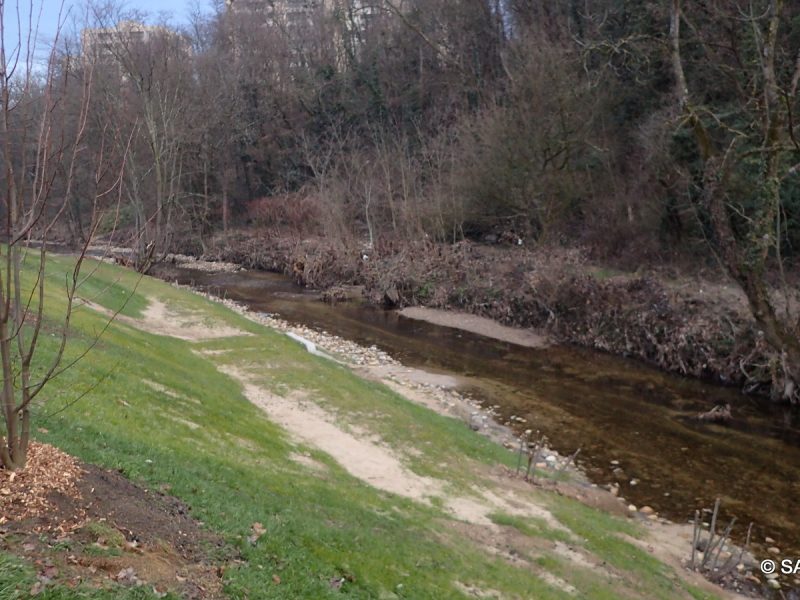

- Les aménagements de la partie amont se sont bien comportés malgré une crue de 70 m3/s.
2ième Trimestre 2017

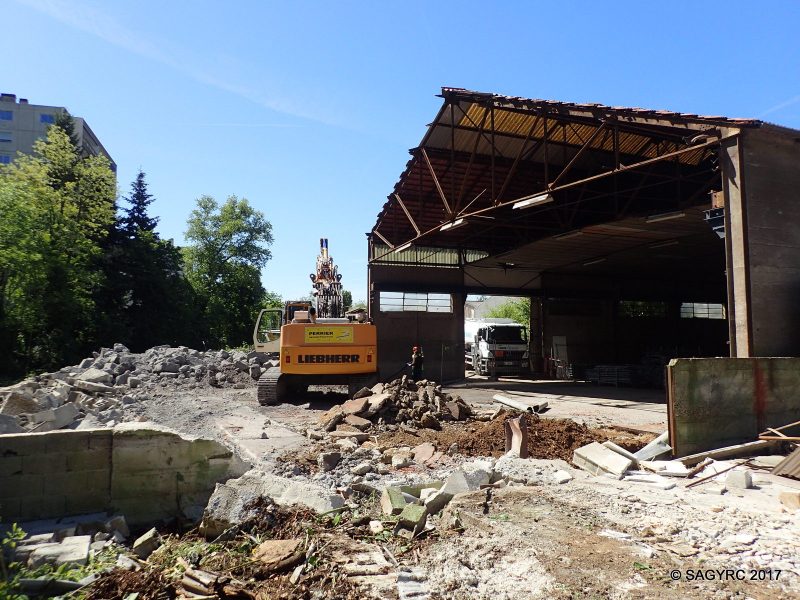

- La déconstruction partielle du hangar doit permettre l'élargissement du cours d'eau.

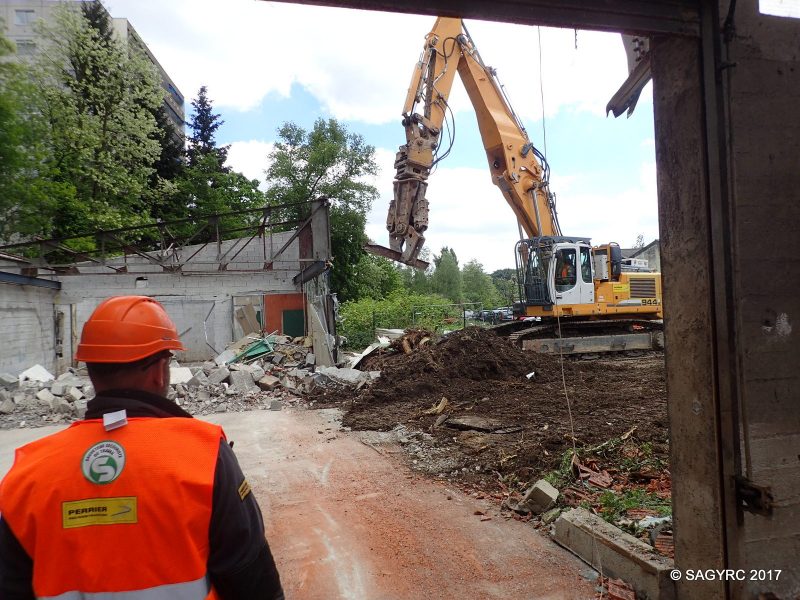

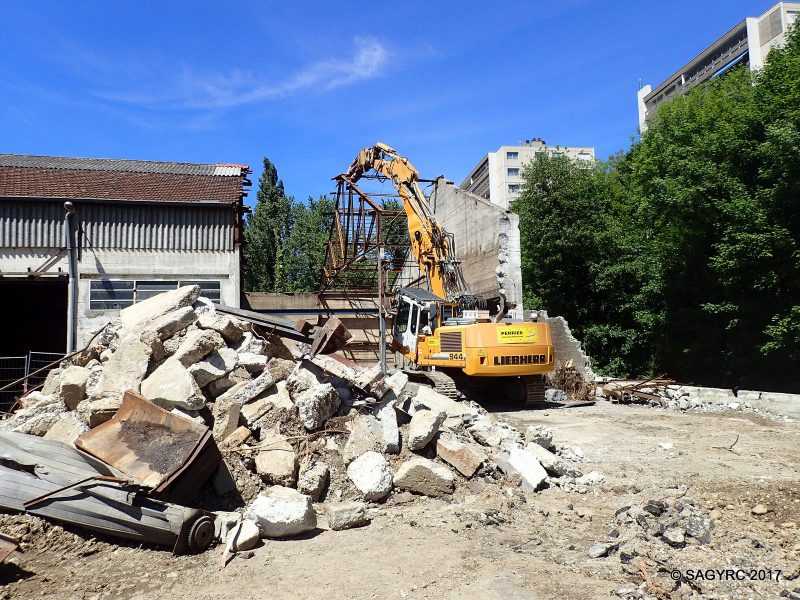

- Une pelle mécanique de 50 tonnes était équipée, entre autres, d'une pince coupante pour cisailler précisément les structures métalliques.
- Ce travail de déconstruction est très technique. Il est réalisé par des entreprises spécialisées dans ce domaine.

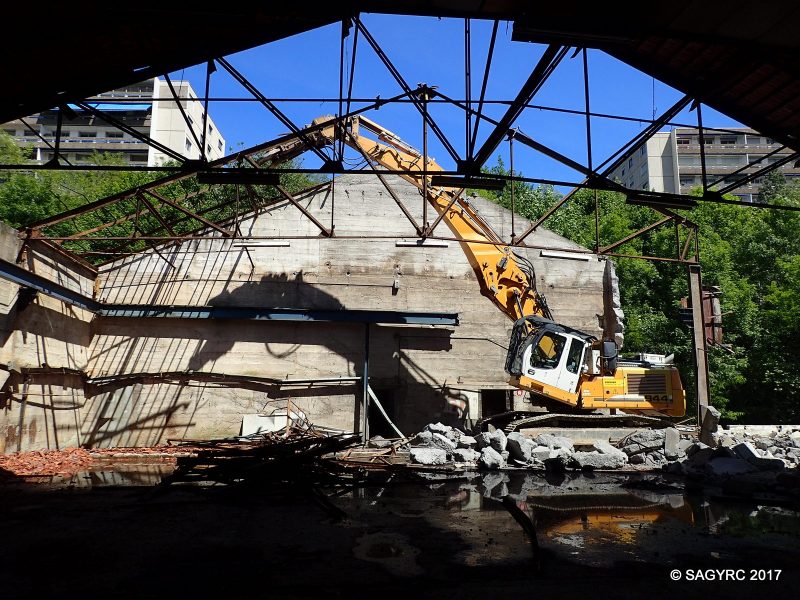

- Vue depuis l'intérieur du hangar. Le pignon du bâti sera démoli en dernier.

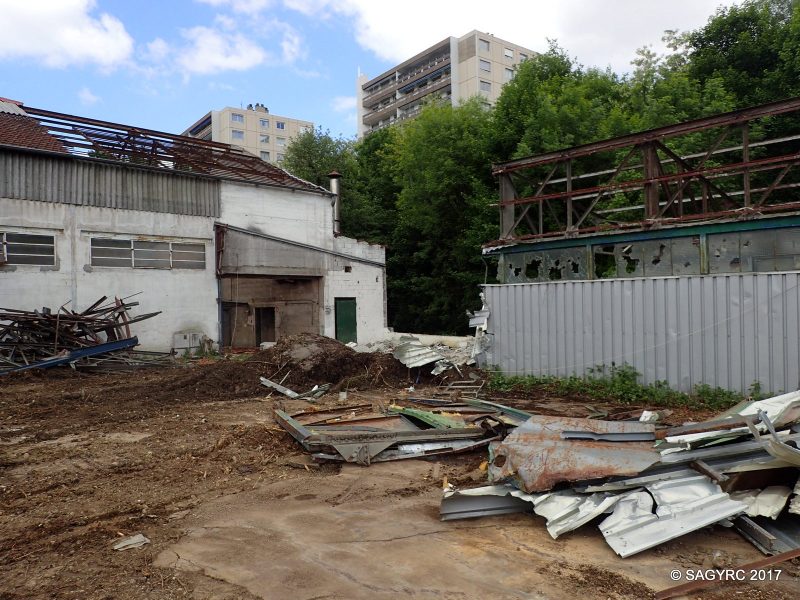

- Vue depuis la berge de l'Yzeron. Les travaux d’élargissement du cours d'eau vont pouvoir débuter.

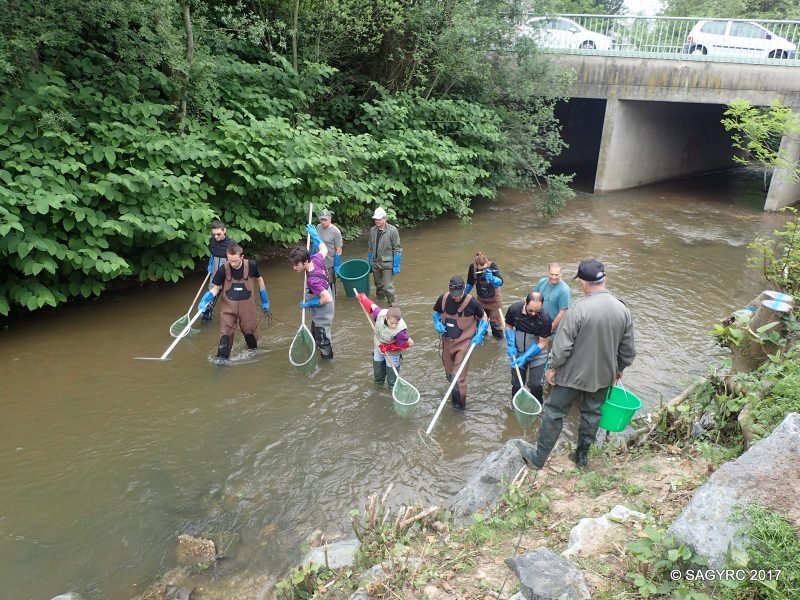

- Pêche de sauvetage dans l'Yzeron avant de réaliser les pistes d'accès et les terrassements dans le lit.

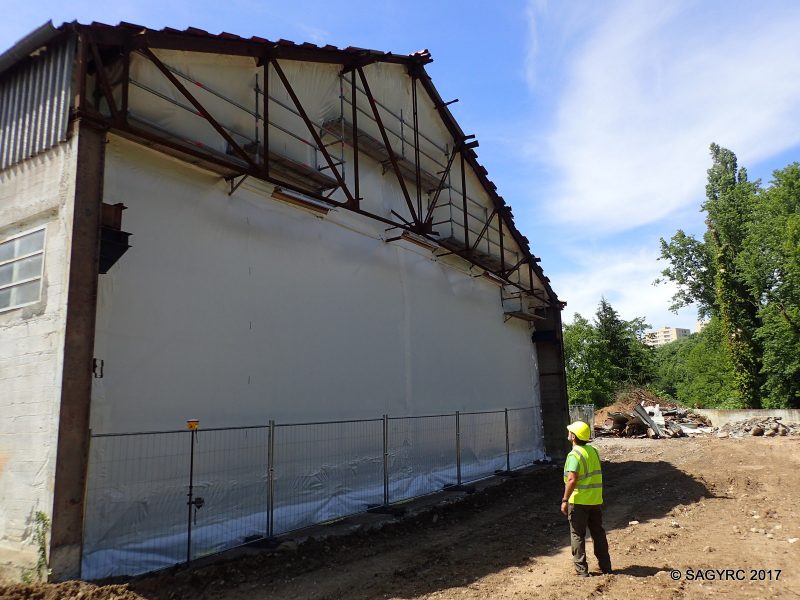

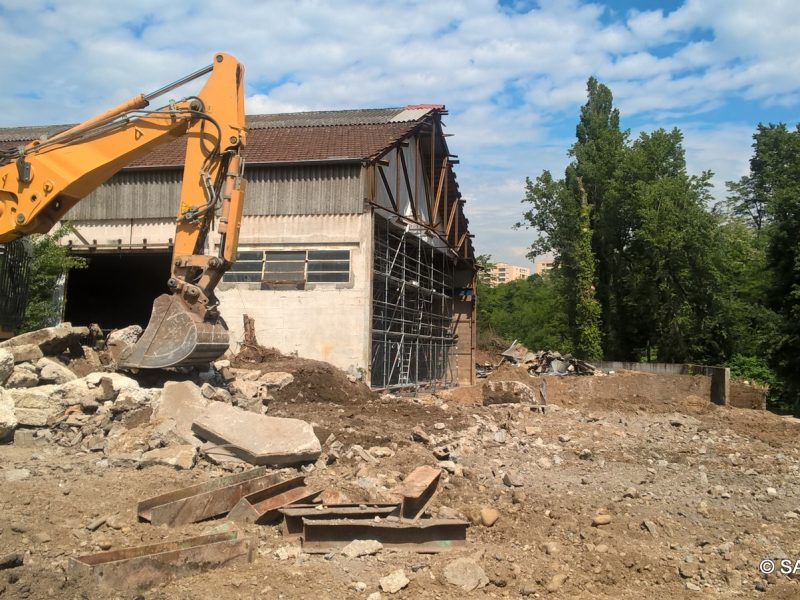

- Une fermeture provisoire a été mise en place à l'aide d'un échafaudage et d'une bâche.
- Détail de la fermeture provisoire du hangar.
- Création des pistes d'accès avant les élargissements du cours d'eau et la création des nouvelles digues de protection.
